NanoLED ve MikroBoyutlu LED’lerin Ekran Teknolojilerindeki Yeni Ufukları

NanoLED ve MikroBoyutlu LED’lerin Ekran Teknolojilerindeki Yeni Ufukları

Görüntü teknolojilerinde uzun yıllardır enerji verimliliği ve yüksek çözünürlük arayışında öne çıkan microLED paneller, şimdi çok daha küçük ölçeklerde karşımıza çıkıyor. Son dönemde geliştirilen nanoLED çözümleri, heyecan verici potansiyeller sunsa da üretimde bazı verimlilik sorunlarını da beraberinde getiriyor.

NanoLED ve MikroBoyutlu LED’lerin Ekran Teknolojilerindeki Yeni Ufukları

İsveç merkezli Polar Light Technologies, Ocak ayında 500 nanometrenin altında prototip mavi LED’leri ile dikkat çekti. Geleneksel microLED üretiminde pikseller mikrometre ölçeğinde şekillenirken, şirket nanoskopik boyutlarda çalışmanın mümkün olduğunu gösterdi. Bu yeni yaklaşımda GaN ve InGaN gibi yaygın yarı iletken malzemeler kullanılmaya devam ediyor; ancak üretim süreci geleneksel yöntemlerden ayrılarak alt tabanlı, altıgen piramit formunda büyütülen yapıyı benimsiyor. Bu sayede boyut küçültme ve üretim kontrolü adına önemli kazanımlar elde edilmesi hedefleniyor. Polar Light’in piramit LED’lerini ticari üretime taşımayı planladığı hedef yılı 2026 sonları olarak belirlenmiş durumda. Şu ana kadar 300 nanometre genişliğine kadar küçültülen bu piramit LED’lerin teorik sınırı halen daha belirlenemedi.

NanoLED ve MikroBoyutlu LED’lerin Ekran Teknolojilerindeki Yeni Ufukları

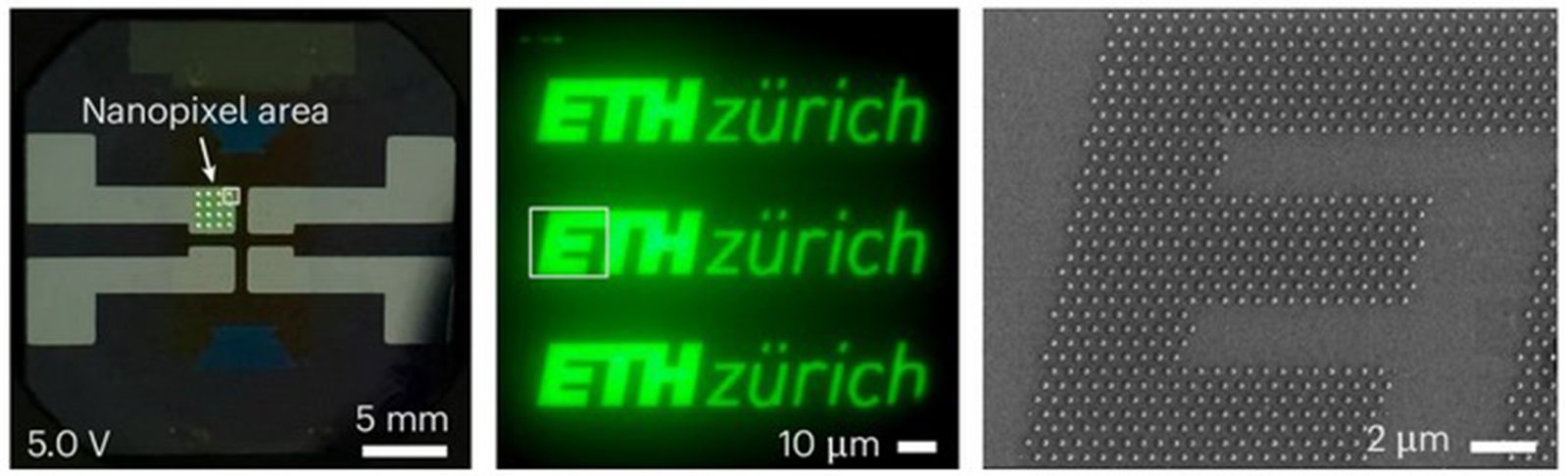

Hedef daha da küçülmek düşüncesi sadece Polar Light ile sınırlı değil. İsviçre’de ETH Zurich ekibi, organik yarı iletken tabanlı OLED teknolojisini kullanarak yeşil OLED dizilerini geliştirdi ve elektronik ışınlı litografi yöntemiyle piksel boyutunu 100 nanometre seviyesine kadar küçülttü. Bu nanoOLED paneller, piksel yoğunluğu açısından etkileyici sonuçlar sunarken, günümüzün en gelişmiş ekranları yaklaşık 14.000 pikseller/inç yoğunluğa ulaşırken nanoLED prototipleri teorik olarak 100.000 piksellere/inç erişebilecek kapasitede görünüyor. Böylece artırılmış gerçeklik ve sanal gerçeklik uygulamaları için yeni kapılar aralanıyor.

NanoLED ve MikroBoyutlu LED’lerin Ekran Teknolojilerindeki Yeni Ufukları

Çin’de Zhejiang University araştırmacıları da farklı bir yaklaşım benimsedi. Perovskit tabanlı malzemelerle çalışan ekip, yüzlerce mikrometre olan LED piksellerini aşamalı olarak küçülterek 1 mikrometre sınırını geçti ve sonunda 90 nanometre seviyesine ulaşmayı başardı. Bu değer şu anda kayıtlarda görülen en küçük LED piksel boyutlarından biri olarak kabul ediliyor. Ancak en büyük zorluk verimlilik olarak öne çıkıyor. NanoLED’lerin küçülmesiyle verimlilik düşüşü kaçınılmaz bir problem haline geliyor.

Perovskit tabanlı nanoLED’lerde harici kuantum verimliliği yaklaşık yüzde 5 ile yüzde 10 aralığında kalırken, organik nanoOLED prototipleri bu oranı yüzde 13’e kadar çıkarabiliyor. Buna karşılık geleneksel milimetre ölçeğindeki III-V LED’ler renk türüne göre yüzde 50–70 verimlilik gösterebiliyor. Araştırmacılar, üretim süreçleri optimize edildiğinde nanoLED verimliliğinin ileride artabileceğini vurguluyorlar ve OLED tabanlı çözümlerde teorik olarak yüzde 30–40 seviyelere erişilebileceğini öngörüyorlar.

Neler için kullanılabilir? NanoLED’nin ardındaki temel motivasyonlardan biri, akıllı gözlükler ve sanal gerçeklik cihazlarında daha küçük, daha keskin ve daha az enerji tüketenli ekranlar elde etmek. Günümüzde bu alanda hedeflenen piksel boyutu yaklaşık 1 mikrometrenin altı olsa da bazı araştırmacılar, kırınım etkisi nedeniyle inkâr edilemeyecek bir fayda olmayabileceğini belirtiyor. NanoLED’lerin gerçek devrimi ise yonga içi fotonik sistemler alanında bekleniyor. Veri merkezlerinde yapay zeka uygulamaları için iletişim hızlarını önemli ölçüde artırma potansiyeli bulunan bu alanda TSMC’nin microLED tabanlı çip içi bağlantılar üzerindeki çalışmaları dikkat çekiyor. Gelecekte daha küçük nanoLED çözümlerinin bu tip bağlantılarda kullanılması bekleniyor.

NanoLED’ler yalnızca ekranlar için değil, optik mühendisliğinde de yeni olanaklar sunabilir. Pikseller arası etkileşimin hassas şekilde yönlendirilebildiği metayüzey yapılar, ışığın davranışını değiştirmek ve holografik üç boyutlu ekranlar ya da gelişmiş optik iletişim sistemleri için yeni mimariler önermek adına araştırılıyor. Şu an için erken aşamada olsalar da nanoLED teknolojisi, hem ekran teknolojilerinde hem de fotonik alanında köklü dönüşümlerin habercisi olarak görülüyor.
