A19 ve A19 Pro Üzerinden: Apple’ın 3 nm’de Büyütülen Verimlilik ve Performans Sıçraması

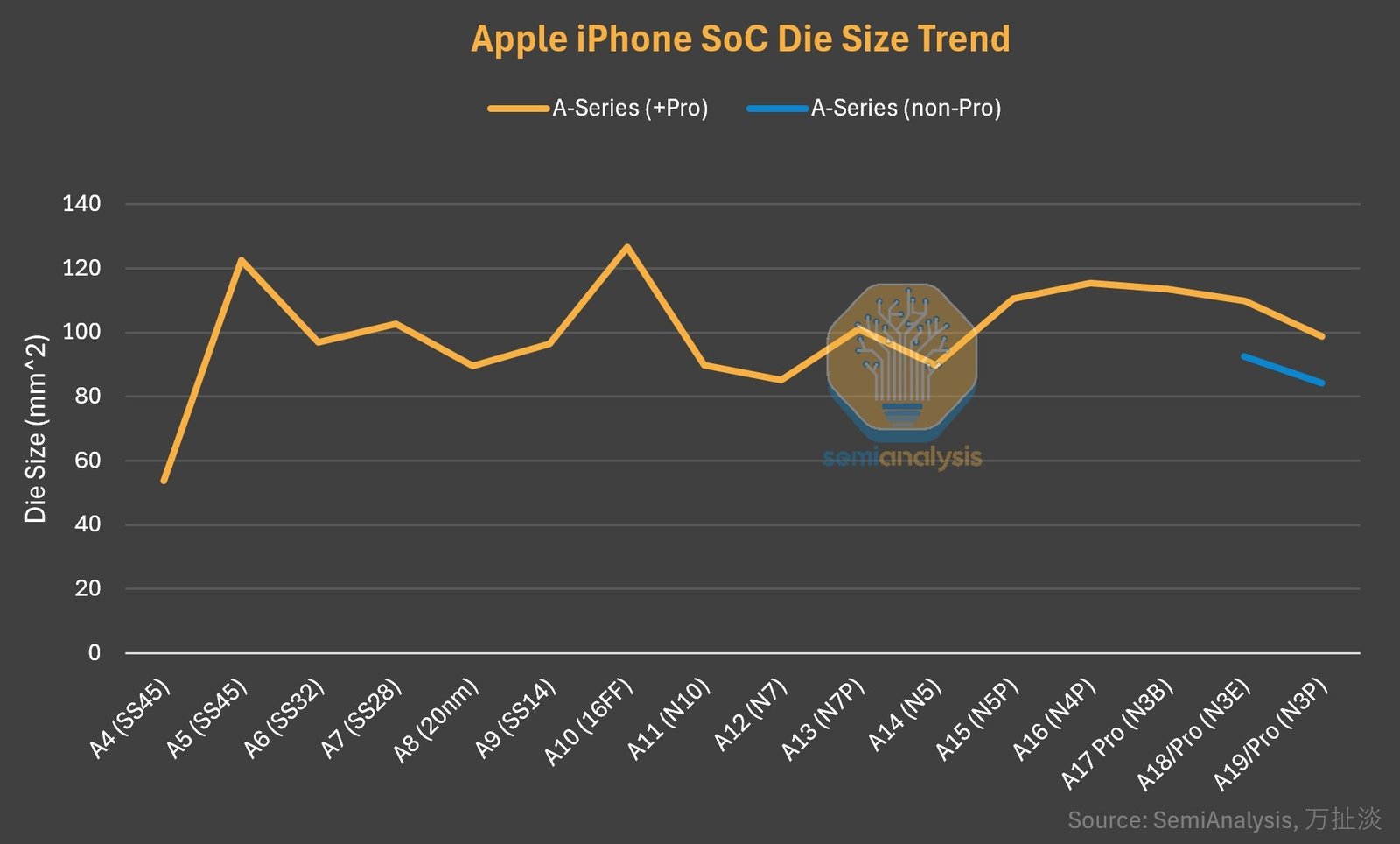

Apple A19 ve A19 Pro çipleri, 3 nm üretim teknolojisini temel alan tasarımlarıyla dikkat çekiyor. Yeni analiz, bu iki çipin seleflerine göre çok daha küçük bir zar alanına sahip olduklarını gösterirken, bu küçülmenin performans ve verimlilik tarafında nasıl somut kazanımlara dönüştüğüne odaklanıyor. Tasarımda yapılan agresif optimizasyonlar sayesinde, zar boyutundaki küçülmeye rağmen işlemci gücü ve enerji verimliliği arasında dengeli bir ilerleme yakalandığı not ediliyor.
Analize göre Apple, SLC önbellek kapasitesini sabit tutarken bileşen yerleşimini yeniden düzenleyerek alan tasarrufu elde etmiş. 4 MB olan SLC önbellek bu yeni tasarımda daha kompakt bir hale gelirken, ISP, medya motoru ve diğer sabit fonksiyon birimleri de benzer şekilde küçültülmüş veya yeniden konumlandırılmış. Bu düzenlemeler, verimlilik çekirdeklerinin yanı sıra GPU alanında da genişlemeyi mümkün kılıyor. Performans çekirdekleri ise yaklaşık %4 oranında küçülmüş olarak analizde yer alıyor ve A18/A18 Pro ile karşılaştırıldığında belirgin bir fark yaratmıyor. Ancak asıl önemli gelişme, A19 Pro’nun verimlilik çekirdeklerinde yapılan yeni mimari düzenlemelerle ortaya çıkıyor; ölçümlere göre bu çekirdekler, ekstra güç tüketimi olmadan %29’a varan bir performans artışı sunuyor.
