Nvidia, ABD’de üretimine geçirdiği ilk Blackwell yonga plakasını kamuoyuna duyurdu. Üretim, Arizona’daki TSMC tesisinde gerçekleşti ve bu hareket, dünyanın en gelişmiş yapay zeka işlemcilerinden birinin ülke içinde üretildiğini gösterdi.

ABD’de Üretilen İlk Blackwell Yonga Seti: Nvidia ve TSMC İşbirliğiyle Yeni Bir Dönem

Firma CEO’su Jensen Huang, bu tarihi gelişmeyi kutlamak için TSMC’nin Phoenix tesisini ziyaret etti. Ray Chuang, TSMC Arizona CEO’su olarak Huang’a eşlik etti. Huang, konuşmasında Amerikan tarihinde en kritik çipin kendi topraklarında, en ileri üretim kapasitesine sahip bir tesiste üretildiğini belirtti.

ABD’de Üretilen İlk Blackwell Yonga Seti: Nvidia ve TSMC İşbirliğiyle Yeni Bir Dönem

Blackwell platformu, Nvidia’nın geçen yıl duyurduğu ve çeşitli büyük teknoloji şirketlerinin şimdiden benimsediği yeni nesil bir mimari olarak öne çıkıyor. Şirket verilerine göre Blackwell, önceki nesillere kıyasla enerji verimliliğini ve maliyet avantajını önemli ölçüde yükseltiyor; bu, enerji altyapısı ve iş modelleri açısından kilit bir fark yaratıyor.

Arizona’daki üretim, yalnızca Nvidia için değil, Amerika’nın yarı iletken bağımsızlığı hedefine de kritik bir dönüm noktası olarak değerlendiriliyor. Ülke, son yıllarda üretimi yeniden temellerine taşıyabilmek için kapsamlı teşvik paketleri açıkladı. Nvidia’nın bu dönüşümde kilit rol üstlenen yaklaşık yarım trilyon dolarlık yatırım planı da bu stratejinin merkezinde yer alıyor.

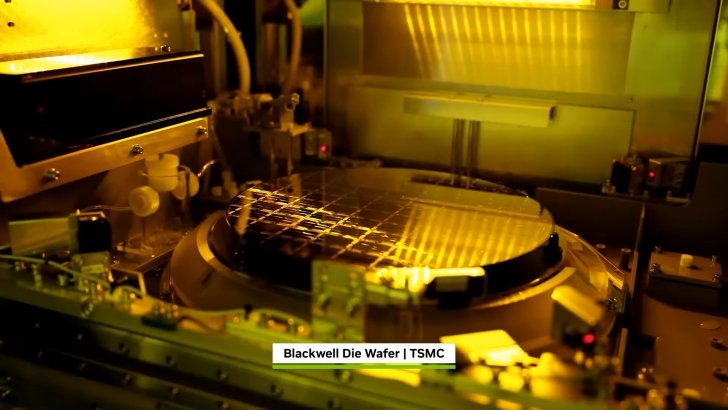

TSMC, Blackwell yonga plakalarını kısa bir sürede tamamladı ve yakın gelecekte 2, 3 ve 4 nanometre teknolojileriyle birlikte 1,6 nanometrelik A16 çiplerini de Arizona’da üretmeyi planlıyor. Bu adımlar, ABD ile Tayvan’ın birlikte dünyanın yeni yarı iletken merkezlerinden biri haline gelmesini amaçlıyor.

Yonga üretim süreci sadece plakadan ibaret değil; gelecekte katmanlama, desen oluşturma, aşındırma ve kesim adımları da devreye girecek. Tüm bu aşamalar tamamlandığında Blackwell temelli yapay zeka çiplerinin, veri merkezleri ve süper bilgisayarlarda kullanılabilir olması hedefleniyor.
